Especificações

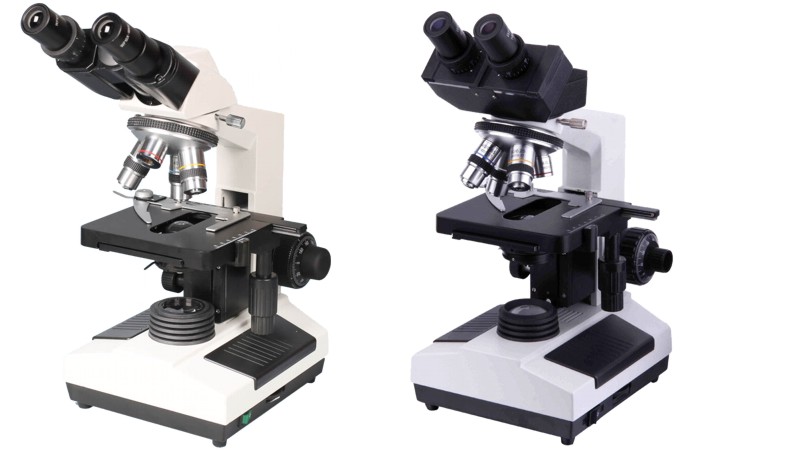

Técnicas básicas (Galen II) |
||
|
1-Microscópio básico clinico para as praticas e
rotinas laboratoriais e de ensino. Principais características e opções básicas,
alguns itens e acessórios que podem ser utilizados neste microscópio não se
encontram descritos por
motivos de organização |
||
|
SISTEMA ÓPTICO |
FINITO - de raios convergentes - Finito com TL
160mm econômico , podendo acomodar objetivas acromáticas e planacromáticas, e ideal para quando o trabalho não é
prolongado pela mesma pessoa. Melhor custo x beneficio
para o primeiro microscópio. |
|
|
ESTATIVA |
Estativa robusta em duralumio
de alta resistência, design moderno com pintura eletrostática anti-estática,
longa durabilidade, alça
de transporte opcional de fixação á estativa e revestida em polímero lavável. Apoio de mãos em polímero lavável e
resistente. |
|
|
REVOLVER |
Revolver para 4 objetivas, com conjunto de bolas para
deslize perfeito e alta durabilidade e click stop de pré-focalização. Sistema de rosca de objetivas
RMS que permite o uso de todas as objetivas disponíveis no programa Leipzig e
mesmo de outros fabricantes ou fornecedores |
|
|
COJUNTO FOCALIZAÇÃO |
Macrométrico e micrométrico coaxiais para o uso rápido e ergonômico,
com top de proteção ajustável para a platina do lado esquerdo e ajuste de pressão
de torque do lado direito. Faixa de rotação macrométrico de 37.7mm e de 2.0mm
no micrométrico, precisão de 0.001 m (1m). |
|
|
PLATINA |
De dupla camada, área de mecânica com botões de controle do guia porta-objetos (charriot X/Y) do
lado direito ou esquerdo, com botões de controle coaxiais e vertical direito,
porta laminas simples ou duplo (duas laminas) com escala para leitura
vernier. As platinas nas duas versões possuem tratamento anti-riscos e acomodam
porta laminas para 01 (uma) ou 2 (duas) laminas . O
movimento X/Y em ambos modelos é de 75mm x 55mm –
X/Y e possuem escala de leitura vernier |
|
|
TUBO DE OBSERVAÇÃO |
Tubo monocular inclinado em 45º com giro em 360 graus, para oculares de 28mm |
|
|
Binocular inclinado em 45º com prisma de cristal óptico de alta reflexão.
Giro de 360 graus e abertura interpupilar de 47mm a
75mm, e os tubos oculares
acomodam oculares de 28mm de diâmetro,
podem ser ajustados em 180 graus e elevados em altura de até 35mm. Podem ser
fornecidos com sistema antifurto impedem remoção do tubo ou oculares por pessoas sem
ferramentas. |
||
|
Binocular do tipo Siedentopf inclinado em 30º
com prisma de cristal óptico de alta reflexão. Giro de 360 graus
e abertura interpupilar de 47mm a 75mm, e os tubos oculares acomodam oculares de 28mm de diâmetro, podem ser
ajustados em 180 graus e elevados em altura de até 35mm. Podem ser fornecidos
com sistema antifurto impedem remoção do tubo ou oculares por pessoas sem
ferramentas. |
||
|
Trinocular do tipo Siedentopf com prisma de
cristal óptico de
alta reflexão. Giro de 360 graus e abertura interpupilar de 47mm a 75mm, e os
tubos oculares acomodam oculares de 28mm
de diâmetro, podem ser ajustados em 180 graus e elevados em altura de até
35mm. Podem ser fornecidos com sistema antifurto impedem remoção do tubo ou oculares por
pessoas sem ferramentas. Prisma de
cristal óptico com desvio de 80%-20% foto/visual e 0%-100% foto visual,
permitindo visualizar a amostra com alta resolução mesmo quando projetando
imagem ás câmara de vídeo/foto micrografia. |
||
|
OCULARES |
Ocular Huygens Near
Zero Cromatic HG 10x/18mm
aceita seta indicativa ou retículos de 26.5mm de diâmetro |
|
|
Ocular de Grande Campo e Periferia Plana para óptica no
infinito WFI 10x/18mm aceita seta indicativa ou retículos de 26.5mm de
diâmetro. |
||
|
Ocular de Campo Superior e Periferia Plana para óptica no
infinito WFI 10x/20mm aceita seta indicativa ou retículos de 26.5mm de
diâmetro. |
||
|
Ocular de Grande Campo Periferia Plana para óptica no infinito WFI
15x/16mm aceita seta indicativa ou retículos de
26.5mm de diâmetro |
||
|
Ocular Plan Periferia Plana para óptica no infinito WFI 16x/13mm
aceita seta indicativa ou retículos de 18.5mm de diâmetro, em luva
ocular. |
||
|
Ocular de Campo Superior e Periferia Plana para óptica no
infinito WFI 20x/12mm aceita seta indicativa ou retículos de 26.5mm de
diâmetro. |
||
|
Oculares não standard como 5x/8x/12.5x/25x verifique catalogo de
óptica opcional |
||
|
OBJETIVAS |
FINITO Semi-Plan
Acromática |
FINITO Plan Acromáticas |
|
Objetiva SPL
4x /0.10 – TL160 |
Objetiva PLAN
4x /0.10 – TL160 |
|
|
Objetiva SPL 10x/0.25 - TL 160 |
Objetiva PLAN
10x /0.25 – TL160 |
|
|
Objetiva SPL 20x/0.40 - TL 160 |
Objetiva PLAN
20x /0.45 – TL160 |
|
|
Objetiva SPL 40x/0.60 – TL 160 |
Objetiva PLAN
40x /0.65 – TL160 |
|
|
Objetiva SPL 60x/0.75 – TL 160 |
Objetiva PLAN
60x /0.85 – TL160 |
|
|
Objetiva SPL 100x/1.25 – TL 160 |
Objetiva PLAN 100x /1.25 – TL160 |
|
|
Contraste de Fases |
ÚNICO DISPONIVEL PARA CONTRASTE DE FASES – OPTICA PLAN |
|
|
Objetiva Plan Acromática 10x/0.25 PH 1 TL 160 |
||
|
Objetiva Plan Acromática 20x/0.40 PH 2 TL 160 |
||
|
Objetiva Plan Acromática 40x/0.65 PH 2 TL 160 |
||
|
Objetiva Plan Acromática 100x/1.25 PH3 TL 160 |
||
|
Lupa auxiliar de focalização e centralização de fases |
||
|
Condensador |
Condensador Abbe 0.90/1.25 com diafragma
Iris de abertura numérica e escala, indicativo de
aumento de objetiva para o ajuste rápido para a objetiva selecionada, porta
filtro para filtros de conversão ou polarizante. |
|
|
Condensador de campo escuro para uso á seco de 40x ~ 600x |
||
|
Condensador de campo escuro para uso á seco e imersão á óleo – de 40x
~ 1000x |
||
|
Condensador de Contraste de Fases com chaves de centralização dos
anéis de fases e ranhuras para anéis de fases 1,2,3
e abertura de campo claro, diafragma Iris de abertura numérica e porta-filtros para filtros de conversão ou filtro
polarizante. |
||
|
Iluminação |
Iluminador ecológico (ECO) de LED de altíssimo brilho e baixíssima
potencia de 3W com LED de vida útil superior á
25.000 horas de uso, continuamente regulável. |
|
|
Iluminador com lâmpada de halogênio 12V/10W
pré centrada e altíssima intensidade, ampla gama espectral para todas as
aplicações. |
||
|
Iluminador com lâmpada de halogênio 12V/20W
pré centrada e altíssima intensidade, ampla gama espectral para todas as
aplicações. |
||
|
Kohler |
Iluminador simples econômico com pré-centragem
em fabrica. |
|
|
Acessórios e complementos |
Unidade de Discussão para 02 – 03 – 05 observadores |
|
|
Vídeo e Foto micrografia SLR / Digital. |
||
|
Kit de Polarização orientada com polarizador e analisador em moldura
giratória |
||
|
Fluorescência por LED de altíssima eficiência com 1
ou 3 kit de fluorescência – Veja todos os fluocromos/técnicas disponíveis no flyer
de F-LED fluoresc.
Led. |
||
|
Fluorescência por HG 50 – 100W de alta
performance com magazine para até 3 blocos de filtros, Caixa de Lâmpadas e ignitor. Veja flyer em
separado. |
||
|
Adaptadores de Vídeo/Foto |
Ampla gama de adaptadores de câmeras de vídeo desde 1/2.3” até 1” de CCD/CMOS, incluindo adaptadores para oculares de 23.2mm até
33mm e ainda C-Mount de 0.5x, 1.0x e adaptador focalizável. |
|
