Especificações Técnicas básicas

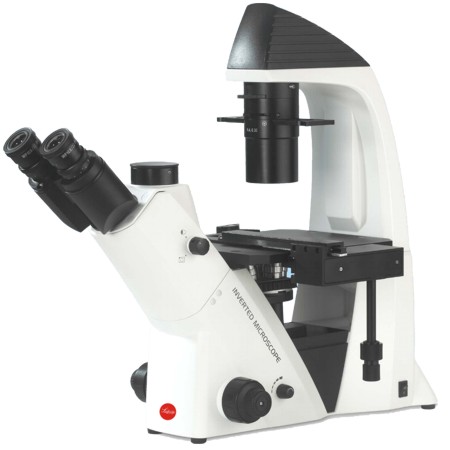

1-Grande Sistema de  Modular de Microscopia de Modelo Invertido (Le Chatelier)  para investigações avançadas de campo, campo escuro, contraste de fases, polarização orientada e fluorescência por MERCURIO, especialmente indicado para materiais em fresco, culturas celular, genética e micromanipulação.

2-Óptica de correção no INFINITO com modernas lentes objetivas provê imagem soberba em todas as técnicas e especialmente em Fluorescência.

3-Estativa de alta performance totalmente forjada em metal, engrenagens internas metálicas e de alta precisão e repetibilidade, permite a inclusão de modernos dispositivos de alta pesquisa incluindo micromanipuladores mecânicos, piezo elétricos e apropriado para capelas de fluxo laminar.

4-Platina intercambiável de 241 x 210 com abertura de 118mm de diâmetro e guia porta-objetos para suportes especiais e suportes para Petri todos os tamanhos, Frascos, Placas de microtitulação e muitos outros, incluindo laminas comuns.

5-Iluminação potente de halogênio de 30W para as técnicas em luz transmitida oferecendo imagens soberbas em campo claro, campo escuro, contraste de fases, DIC e polarização.

6-Condensador de larga de distancia de trabalho  de N.A 0,30 e até 72mm (com condensador) e 195mm (sem condensador)

7–Revolver reverso  quíntuplo permite o uso de diversos objetivas para diferentes técnicas e melhor aproveitamento de cada técnica por objetiva.

8–Oculares de Campo Visual Extra Largo de 22mm e 23mm para as oculares de 10x .

ITEM

ESPECIFICAÇÃO

SISTEMA ÓPTICO

INFINITO  - 60mm,  conjunto óptico renovado com novas objetivas LPLAN que possuem maior correção cromáticas, Near Zero Cromatic Aberration  - traduzindo em objetivas e oculares com qualidades superiores e mantendo custos econômicos.

ESTATIVA

Estativa extra robusta em duralumio de alta resistência, modelo  estável, design moderno com pintura eletrostática anti-estática, longa durabilidadel. Desenho com tubos de observação incorporado  e na estativa com conexão para sistemas de foto/vídeo. Comandos de focalização macro e micrométricos baixo e a frente para manipulação rápida e pratica  e botão de intensidade luminosa próximo  provendo rapidez de ajustes.

REVOLVER

Revolver invertido e focalizável,  com capacidade para 5 objetivas, campo visual de até 26mm diâmetro,   com conjunto de bolas para deslize perfeito e alta durabilidade e click stop de pré-focalização. Sistema de rosca de objetivas RMS que permite o uso de todas as objetivas disponíveis no programa Leipzig e mesmo de outros fabricantes ou fornecedores

COJUNTO FOCALIZAÇÃO

Macrométrico e micrométrico coaxiais para o uso rápido e ergonômico baixo, com top de proteção ajustável para a platina do lado esquerdo e ajuste de pressão de torque do lado direito. Faixa de rotação macrométrico de 37.7mm e de 1.0mm no micrométrico, precisão de 0.001 m (1m).

PLATINA

Fixa de dupla camada, mecânica  de  241mm x 210mm – precisão 0.1mm X/Y, cremalheira para movimento X/Y de 128 x 80mm  com botões de controle do  guia porta-objetos (charriot X/Y) do lado direito ou esquerdo sobreponivel, e com cabo estendido baixo para uma operação ergonômica evitando LER (lesão por esforço repetitivo)  e inclinável, com encaixe de suporte especiais para placas, camaras, laminas, tubos e outros.

SUPORTES ESPECIAIS

Suporte especial para placa de petri de 35mm/54mm/65mm em alumínio anodizado. Outros tamanhos como 30/32/100/150mm disponíveis sobre demanda.

Suporte especial para placas de titulação de Elisa de 96 cavidades 86x128mm. Outras medidas sobre demanda.

Suporte especial para frascos Belko.

Suporte especial tubos de ensaio.

Suporte especial para Laminas de microscopia comum

TUBO DE OBSERVAÇÃO

Trinocular do tipo Siedentopf inclinado em 30º com prisma de cristal óptico  de alta reflexão. Giro de 360 graus e abertura interpupilar de 50mm a 76mm,  e os tubos oculares acomodam  oculares de 30mm de diâmetro, podem ser ajustados em 180 graus e elevados em altura de até 34mm. Podem ser fornecidos com sistema antifurto impedem remoção do tubo ou  oculares por pessoas sem ferramentas.  Prisma de cristal óptico com desvio de 80%-20% foto/visual e 0%-100% foto visual, permitindo visualizar a amostra com alta resolução mesmo quando projetando imagem ás câmara de vídeo/fotomicrografia.

OCULARES

Ocular Huygens Near Zero Cromatic HG 10x/18mm aceita seta indicativa ou retículos de 26.5mm de diâmetro

Ocular de  Campo Extra Grande e  Periferia Plana Alto Ponto WFI 10x/22mm aceita seta indicativa ou retículos de 26.5mm de diâmetro.

Ocular de  Campo Extra Grande e  Periferia Plana Alto Ponto  WFI 10x/23mm aceita seta indicativa ou retículos de 26.5mm de diâmetro.

Ocular de Campo Superior e  Periferia Plana para óptica no infinito WFI 20x/20mm aceita seta indicativa ou retículos de 26.5mm de diâmetro.

Oculares não standard como  5x/8x/12.5x/15x/16x/25x verifique catalogo de óptica opcional

OBJETIVAS

HCIS  Larga Distância de Trabalho L  PLAN 4x/0.11 WD 12.1mm, 10x/0.25 WD 8.3mm, 20x/0.40 WD 7.2mm, 40x/0.60 WD 3.4mm. Para campo claro, polarização, campo escuro e fluorescência.

HCIS  Larga Distância de Trabalho LPL P 10x/0.25 WD 8.3mm, LPL P 20x/0.40 WD 7.2mm, LPL P 40x/0.60 WD 3.4mm. Para Contraste de Fases, campo claro, polarização, campo escuro e fluorescência.

Todas as objetivas da linha INFINITO HCIS dos outros modelos de microscópios Leipzig servem para este equipamento, com aplicação especifica.

Contraste de Fases

Corredeira para Contraste de Fases e Campo claro com anel para objetivas 10x, 20x, 40x, centralizável e chaves de centralização, filtro verde IL 546nm.

Condensador

Condensador  de longa distância aplanático N.A 0.30  WD 72mm  e podendo ser removido para trabalhos  em baixos aumentos com WD de 195mm, com diafragma Iris de abertura numérica, porta filtro para filtros de conversão ou polarizante e ranhura para encaixe de corredeira de anéis de fases.

Iluminação

Iluminador com lâmpada de halogênio 12V/30W pré centrada e altíssima intensidade, ampla gama espectral para todas as aplicações, em caixa de lâmpadas refrigerada.

LED de altíssimo brilho e baixíssima potência e consumo, com luz fria e fonte com vida superior á 25.000 horas.

Kohler

Pré centrado em fabrica.

Acessórios e complementos

Conjunto de filtros âmbar, verde, luz do dia e densidade neutra.

Micromanipulador manual com joy-sitck para posicionamento direito e/ou esquerdo, inclusive micro infusão e microforja para tubos capilares de vidro.

Kit de Polarização orientada com polarizador e analisador em moldura giratória

Fluorescência por HG 50 – 100W de alta performance com magazine para até 3 blocos de filtros, Caixa de Lâmpadas e ignitor. Veja flyer em separado.

Adaptadores de Vídeo/Foto

Ampla gama de adaptadores de câmeras de vídeo desde 1/2.3” até 1” de CCD/CMOS, incluindo adaptadores para oculares de 23.2mm até 33mm e ainda C-Mount de  0.5x, 1.0x e  adaptador focalizável.
