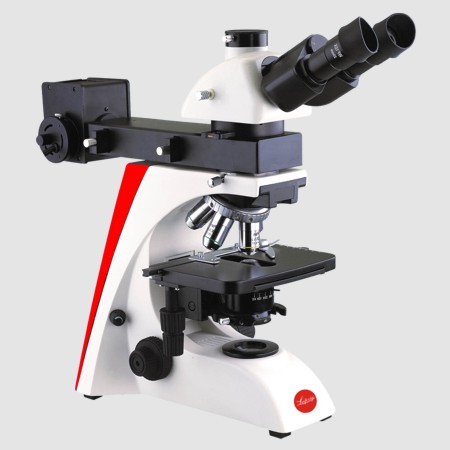

Especificações Técnicas básicas

1-Microscópio  Modular para as investigações avançadas e rotinas em Metalografia, em campo claro, opcional também de exame de  mineralogia, petrografia, ciências de materiais e outros;

2-Imagens brilhantes e definidas graças a sua construção óptica no infinito e mecânica precisa, oferecendo possibilidades de uso imediato ou futuro de dispositivos de foto/vídeo;

3-Compacto e versátil possui além da  Luz Refletida  possibilidade de utilizar para luz transmitida  em campo claro ou polarização, especialmente indicado na ciência de materiais, com polímeros ou amostras semi transparentes .
4-Iluminação de  6V/20W para luz transmitida e de 12V/50W para luz incidente, 90 ~240Volts - 50/60hz  com reconhecimento automático e estabilizado;

5-Revolver reverso para cinco (05) objetivas, com ranhura para compensadores de polarização e laminas lambda,  o transforma num microscópio de alta desempenho;

7-Epi iluminador com iluminação potente de 12V/50W  com ranhuras e diafragmas de campo e abertura numérica.

7–Platina retangular de 180 mm x 145 mm com movimentação X/Y de 76mm x 52mm com comandos de movimentação  coaxiais e verticais direito ou esquerdo.

8–Conjunto de objetivas especiais para Metalografia  com aumentos padrões de 5x ~1000x incluindo objetiva 50x e 100x seco.

Principais características e opções básicas, alguns itens e acessórios que podem ser utilizados neste microscópio podem ser encontrados em catálogos de outros equipamentos ou em catalogo geral.

ITEM

ESPECIFICAÇAÇÃO TÉCNICA

MODELOS

R

T/R

SISTEMA ÓPTICO

INFINITO (cfi – 60mm) – Raios paralelos, alto conforto para a visão que permite exames prolongados de amostras ou horas de trabalho ininterrupto sem fadiga visual.

X

X

ESTATIVA

Estativa robusta em duralumio de alta resistência, design moderno com pintura eletrostática anti-estática, longa durabilidade,  alça de transporte na estativa  e revestida em polímero lavável.  Kohler real com diafragma de campo incorporado á base.

X

X

REVOLVER

Revolver para 5  objetivas, reverso - voltado para trás - reverso, com conjunto de bolas para deslize perfeito e alta durabilidade e click stop de pré-focalização, ranhura para compensadores e analisadores giratórios. Sistema de rosca de objetivas RMS que permite o uso de todas as objetivas disponíveis no programa Leipzig e mesmo de outros fabricantes ou fornecedores

X

X

COJUNTO FOCALIZAÇÃO

Macrométrico e micrométrico coaxiais para o uso rápido e ergonômico, com top de proteção ajustável para a platina do lado esquerdo e ajuste de pressão de torque do lado direito. Faixa de rotação macrométrico de 30mm e de 2.0mm no micrométrico, precisão de 0.002 m (2m).  Posicionamento baixo para trabalho confortável e ergonômico.

X

X

PLATINA

Mecânica  de 180 x 145mm com guia porta-objetos de movimentação X/Y de 50mm x 75mm e botões de controles coaxiais e verticais direito ou esquerdo,  dispositivo de pinhão e cremalheira para o ajuste vertical do condensador com controles bilaterais, e guia de andorinhas para condensador, ajustável em altura e centralizável, para condensadores e iluminação transmitida.

X

X

TUBO DE OBSERVAÇÃO

Binocular do tipo Siedentopf inclinado em 30º com prisma de cristal óptico  de alta reflexão, dispositivo fixação impende o giro do tubo binocular para propriciar exames em polarização , e abertura interpupilar de 50mm a 75mm,  e os tubos oculares acomodam  oculares de 28mm de diâmetro, podem ser ajustados em 180 graus e elevados em altura de até 35mm. Podem ser fornecidos com sistema antifurto impedem remoção do tubo ou  oculares por pessoas sem ferramentas.

X

X

Trinocular do tipo Siedentopf com prisma de cristal óptico  de alta reflexão, dispositivo fixação impende o giro do tubo binocular para propriciar exames em polarização e abertura interpupilar de 47mm a 75mm,  e os tubos oculares acomodam  oculares de 28mm de diâmetro, podem ser ajustados em 180 graus e elevados em altura de até 35mm. Podem ser fornecidos com sistema antifurto impedem remoção do tubo ou  oculares por pessoas sem ferramentas.  Prisma de cristal óptico com desvio de 80%-20% foto/visual e 0%-100% foto visual, permitindo visualizar a amostra com alta resolução mesmo quando projetando imagem ás câmara de vídeo/foto micrografia.

O

O

OCULARES

Ocular Huygens Near Zero Cromatic HG 10x/18mm aceita seta indicativa ou retículos de 26.5mm de diâmetro

O

O

Ocular de Grande Campo e Periferia Plana para óptica no infinito WFI 10x/18mm aceita seta indicativa ou retículos de 26.5mm de diâmetro.

X

X

Ocular de Campo Superior e Periferia Plana para óptica no infinito WFI 10x/20mm aceita seta indicativa ou retículos de 26.5mm de diâmetro.

O

O

Ocular de Grande Campo Periferia Plana para óptica no infinito WFI 15x/16mm aceita seta indicativa ou retículos de 26.5mm de diâmetro

O

O

Ocular  Plan Periferia Plana para óptica no infinito WFI 16x/13mm aceita seta indicativa ou retículos de 18.5mm de diâmetro, em luva ocular.

O

O

Ocular de Campo Superior e  Periferia Plana para óptica no infinito WFI 20x/12mm aceita seta indicativa ou retículos de 26.5mm de diâmetro.

O

O

Reticulo em Cruz Reticular para as analises mineralógicas.

X

X

OBJETIVAS

Objetivas  Planacromáticas   de Longa Distancia de Trabalho 5x /0.10, 10x/0.25, 20x/0.40, 50x/0.70  e 100x/0.80 seco.

X

X

Objetiva Planacromática  para Luz Transmitida/Incidente 40x/0.65S

O

O

Objetiva(s) Planacromática(s) INFINITO POL 50x/0.75  - 60x/0.85 para luz transmitida/incidente

O

O

EPI-ILUMINADOR

Epi-iluminador para luz refletida com ranhuras e polarizador e lamina de 1 lambda, encaixa de cx de lâmpada com lâmpada de halogênio de 12V/50W.

X

X

CONDENSADOR

Condensador Abbe 0.90/1.25 com diafragma Iris de abertura numérica e escala, com polarizador fixo para nichois cruzados.

O

X

ILUMINAÇÃO

Iluminador com lâmpada de halogênio de 6V/20W embutido na base para luz transmitida com lente coletora e refletor, diafragma Iris de campo.

X

X

KOHLER

Iluminador luz transmitida com tubo coletor e refletor,  diafragma Iris de campo para ajuste de iluminação Kohler real.

X

X

ACESSORIOS E COMPLEMENTOS

Guia Porta – Objetos para uma ou duas laminas.

O

O

Polarizador/Analisador giratório.

O

O

FOTO/VÍDEO

Ampla gama de adaptadores de câmeras de vídeo desde 1/2.3” até 1” de CCD/CMOS, incluindo adaptadores para oculares de 23.2mm até 33mm e ainda C-Mount de  0.5x, 1.0x e  adaptador focalizável.

O

O
