Especificações
Técnicas básicas |
||
|

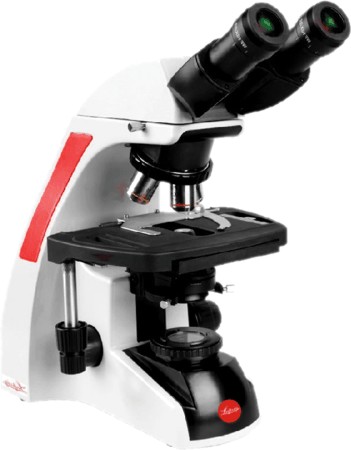

1-Microscópio clinico para as praticas e rotinas
laboratoriais e de ensino. Principais características e opções básicas,
alguns itens e acessórios que podem ser utilizados neste microscópio não se
encontram descritos por
motivos de organização |
||
|
SISTEMA ÓPTICO |
FINITO - Modelo Solstice
4Xi – raios convergentes - Finito com TL 160mm uma
versão econômica , podendo acomodar objetivas acromáticas e planacromaticas. |
|
|
INFINITO - Modelo Solstice
5Xi Versão de óptica corrigida no infinito com lente de 60mm, contando com objetivas semi-planacromaticas
e planacromaticas e disponível |
||
|
Ambos os modelos FINITO e INFINITO aceitam
módulos de campo escuro , contraste de fases ,
polarização e fluorescência. Óptica exclusivo | HCIS – High Contrast
Infinity System – Óptica de alto contraste de
correção no infinito |
||
|
ESTATIVA |
Estativa robusta em duralumio
de alta resistência, design moderno com pintura eletrostática anti-estática, longa durabilidade, incluí sistema enrola
cabos prático, alça de transporte forjada na estativa e revestida em polímero
lavável. Tubos de observação com encaixe perfeito e continuidade do desenho
da estativa. |
|
|
REVOLVER |
Revolver reverso com capacidade para 4 (modelo Solstice 4X) e 5
(modelo Solstice 5X) objetivas, com conjunto de
bolas para deslize perfeito e alta durabilidade e click
stop de pré-focalização. Sistema de rosca de
objetivas RMS que permite o uso de todas as objetivas disponíveis no programa
Leipzig e mesmo de outros fabricantes ou fornecedores |
|
|
COJUNTO FOCALIZAÇÃO |
Macrométrico e micrométrico coaxiais para o uso rápido e ergonômico,
com top de proteção ajustável para a platina do lado esquerdo e ajuste de
pressão de torque do lado direito. Faixa de rotação macrométrico de 37.7mm e
de 2.0mm no micrométrico, precisão de 0.001 m (1m). |
|
|
PLATINA |
De dupla camada, mecânica com botões de controle do guia porta-objetos
(charriot X/Y) do lado direito ou esquerdo, e com
cabo estendido baixo para uma operação ergonômica evitando LER (lesão por
esforço repetitivo). Dois modelos de
platinas compõem o modelo Solstice. RACKLESS - sem pinhão e cremalheira que evita injuria ao operador pela
protuberância de partes cortantes da cremalheira e de tamanho grande, 216 x
150. ECONÔMICA de
142 x 132mm com pinhão e cremalheira para a movimentação X/Y e botões de
controles X/Y alto. As platinas nas duas versões possuem tratamento anti-riscos e acomodam
porta laminas para 01 (uma) ou 2 (duas) laminas . O
movimento X/Y em ambos modelos é de 75mm x 55mm –
X/Y e possuem escala de leitura vernier |
|
|
TUBO DE OBSERVAÇÃO |
Binocular do tipo Siedentopf com prisma de
cristal óptico de
alta reflexão. Giro de 360 graus e abertura interpupilar de 47mm a 75mm, e os
tubos oculares acomodam oculares de
30mm de diâmetro, podem ser ajustados em 180 graus e elevados em altura de
até 35mm. Podem ser fornecidos com sistema antifurto impedem remoção do tubo
ou oculares
por pessoas sem ferramentas. |
|
|
Trinocular do tipo Siedentopf com prisma de
cristal óptico de
alta reflexão. Giro de 360 graus e abertura interpupilar de 47mm a 75mm, e os
tubos oculares acomodam oculares de
30mm de diâmetro, podem ser ajustados em 180 graus e elevados em altura de
até 35mm. Podem ser fornecidos com sistema antifurto impedem remoção do tubo
ou oculares
por pessoas sem ferramentas. Prisma de
cristal óptico com desvio de 80%-20% foto/visual e 0%-100% foto visual,
permitindo visualizar a amostra com alta resolução mesmo quando projetando
imagem ás câmara de vídeo/fotomicrografia. |
||
|
OCULARES |
Ocular Huygens Near
Zero Cromatic HG 10x/18mm
aceita seta indicativa ou retículos de 26.5mm de diâmetro |
|
|
Ocular de Grande Campo e Periferia Plana para óptica no
infinito WFI 10x/20mm aceita seta indicativa ou retículos de 26.5mm de
diâmetro. |
||
|
Ocular de Campo Superior e Periferia Plana para óptica no
infinito WFI 10x/22mm aceita seta indicativa ou retículos de 26.5mm de
diâmetro. |
||
|
Ocular de Grande Campo Periferia Plana para óptica no infinito WFI
15x/16mm aceita seta indicativa ou retículos de
26.5mm de diâmetro |
||
|
Ocular Plan Periferia Plana para óptica no infinito WFI 16x/8mm
aceita seta indicativa ou retículos de 18.5mm de diâmetro, em luva ocular. |
||
|
Ocular de Campo Superior e Periferia Plana para óptica no
infinito WFI 20x/12mm aceita seta indicativa ou retículos de 26.5mm de
diâmetro. |
||
|
Oculares não standard como 5x/8x/12.5x/25x verifique catalogo
de óptica opcional |
||
|
OBJETIVAS |
FINITO Semi-Plan
Acromática |
INFINITO |
|
Objetiva SPL 4x /0.10 –
TL160 |
Objetiva
SPL 4x /0.10 - inf |
|
|
Objetiva SPL
10x/0.25 - TL 160 |
Objetiva
SPL 10x/0.25 - inf |
|
|
Objetiva SPL
20x/0.40 - TL 160 |
Objetiva
SPL 20x/0.45 - inf |
|
|
Objetiva SPL
40x/0.60 – TL 160 |
Objetiva
SPL 40x/0.65
– inf |
|
|
Objetiva SPL
60x/0.75 – TL 160 |
Objetiva
SPL 60x/0.85
– inf |
|
|
Objetiva SPL 100x/1.25 – TL 160 |
Objetiva
SPL 100x/1.25 – inf |
|
|
FINITO Plan Acromáticas |
INFINITO Plana Acromáticas |
|
|
Objetiva PLAN 4x /0.10 –
TL160 |
Objetiva PLAN
4x/0.10 -
inf |
|
|
Objetiva PLAN 10x /0.25 –
TL160 |
Objetiva PLAN
10x/0.25 - inf |
|
|
Objetiva PLAN 20x /0.45 –
TL160 |
Objetiva PLAN 20x/0.45 - inf |
|
|
Objetiva PLAN 40x /0.65 –
TL160 |
Objetiva PLAN
40x/0.65 - inf |
|
|
Objetiva PLAN 60x /0.85 –
TL160 |
Objetiva PLAN
60x/0.85 - inf |
|
|
Objetiva PLAN
100x /1.25 – TL160 |
Objetiva PLAN 100x/1.25 – inf |
|
|
Contraste de Fases |
CONJUNTO FINITO |
CONJUNTO INFINITO |
|
Objetiva Plan Acromática 10x/0.25 PH 1 TL 160 |
Objetiva Plan Acromática 10x/0.25 PH 1 inf
|
|
|
Objetiva Plan Acromática 20x/0.40 PH 2 TL 160 |
Objetiva Plan Acromática 20x/0.40 PH 2 inf
|
|
|
Objetiva Plan Acromática 40x/0.65 PH 2 TL 160 |
Objetiva Plan Acromática 40x/0.65 PH 2 inf |
|
|
Objetiva Plan Acromática 100x/1.25 PH3 TL
160 |
Objetiva Plan Acromática 100x/1.25 PH3 inf
|
|
|
Lupa auxiliar de focalização e centralização de fases |
Lupa auxiliar de focalização e centralização de fases |
|
|
Condensador |
Condensador Abbe 0.90/1.25 com diafragma Iris
de abertura numérica e escala, indicativo de aumento
de objetiva para o ajuste rápido para a objetiva selecionada, porta filtro
para filtros de conversão ou polarizante. |
|
|
Condensador de campo escuro para uso á seco de 40x ~ 600x |
||
|
Condensador de campo escuro para uso á seco e imersão á óleo – de 40x
~ 1000x |
||
|
Condensador de Contraste de Fases com chaves de centralização dos
anéis de fases e ranhuras para anéis de fases 1,2,3
e abertura de campo claro, diafragma Iris de abertura numérica e porta-filtros para filtros de conversão ou filtro polarizante. |
||
|
Iluminação |
Iluminador ecológico (ECO) de LED de altíssimo brilho e baixíssima potencia
de 3W com LED de vida útil superior á 25.000 horas
de uso, continuamente regulável. |
|
|
Iluminador com lâmpada de halogênio 12V/20W
pré centrada e altíssima intensidade, ampla gama espectral para todas as
aplicações. |
||
|
Iluminador com lâmpada de halogênio 12V/30W
pré centrada e altíssima intensidade, ampla gama espectral para todas as
aplicações. |
||
|
Ambos iluminadores (LED/Halogênio) com prática troca da fonte pela
parte frontal do microscópio sem necessidade de tombar o microscópio, rápido
e prático. |
||
|
Kohler |
Iluminador simples econômico com pré-centragem
em fabrica. |
|
|
Iluminador Kohler com diafragma Iris de campo
para a iluminação real Kohler e porta-filtros
de conversão de cores. |
||
|
Acessórios e complementos |
Tubo intermediário cambiador de aumentos 1x –
1.5x - 2.0x |
|
|
Câmara clara de desenho |
||
|
Kit de Polarização orientada com polarizador e analisador em moldura
giratória |
||
|
Fluorescência por LED de altíssima eficiência com 1
ou 3 kit de fluorescência – Veja todos os fluocromos/técnicas
disponveis no
flyer de F-LED fluoresc. Led. |
||
|
Fluorescência por HG 50 – 100W de alta performance
com magazine para até 3 blocos de filtros, Caixa de Lâmpadas e ignitor. Veja flyer em
separado. |
||
|
Adaptadores de Vídeo/Foto |
Ampla gama de adaptadores de câmeras de vídeo desde 1/2.3” até 1” de CCD/CMOS, incluindo adaptadores para oculares de 23.2mm até
33mm e ainda C-Mount de 0.5x, 1.0x e adaptador focalizável. |
|
